矽佳重磅推出-OS测试机介绍

于2025年12月24日2025年12月24日由用户发布

设备介绍——机械结构

图1为第一代OS测试机，已稳定量产多年，客户使用反馈良好。
图2为新款OS测试机，采用Pogo Pin的台面设计和更高速的通讯协议，可靠性和测试效率更高。
新款OS机台配备了Manipulator，自身有配重块，可以控制机台任意方向的移动，与handler docking十分方便、快捷。

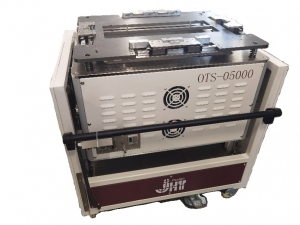

OTS-5000(第一代)

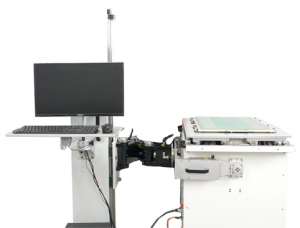

V1K4(新款)

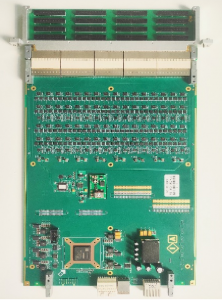

设备介绍——测试板卡说明

单板有512个PMU通道。测试机可配置为512、1024、2048、4096、8192通道。
DAC和ADC精度：16bit；
电压范围：-7.5V~+7.5V；
电流量程：±5uA，±20uA，±200uA， ±2mA， ±80mA；
支持多site并行测试，单个管脚多site测试耗时小于1ms。
同时单独开发了一款便携式单板卡（512通道）OS Tester，如图2。

设备用途

OS测试机主要面向于封装厂使用，封装厂通过使用OS测试机可
以完成对芯片的初步筛选，及时抑制封装问题，减小客户损失
DS测试机可以涵盖所有芯片管脚测试，包括但不限于VCC
GND、IO等管脚。
OS测试机配备了大量自动化的脚本辅助工程师完成新芯片导入
减少工程师人力及失误成本。
我司具备配套的LB自动生成脚本及专业设计生产团队，可对客户
提供快速的LB设计及生产方案，LB具备生产快、价格低的优势。

OSUI用户操作界面

界面设计

设备优势总结

1.机台可选配512～8192通道。
2.相较于ATE，芯片的OS测试覆盖更加全面。
3.多site并行测试，速度快。
4.有成熟的脚本可一键生成Channel Map文件。
5.自动学习功能可一键生成Test Flow文件。
6.具备多种handler通讯协议，可搭配多种handler使用。
7.优化了内部结构设计，方便检修、更换板卡。
8.Pogo Pin台面和stiffener中间增加锁紧滚轮的设计，使机台与LB的受力均匀、连接性好、可靠性高。
9.机台配备了manipulator，轻松实现与handler的docking。
10.拥有成熟的PCB设计团队，LB设计和生产周期快，成本低。
